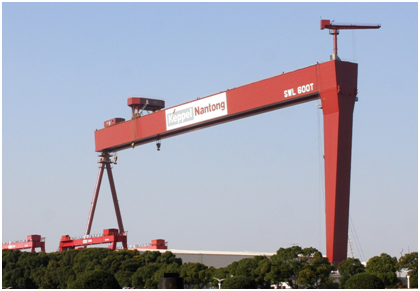

整機全變頻,采用西門子Sinamics S120系列多傳動驅動器,系統采用ALM IGBT整流單元+起升、大車以及小車采用逆變器。控制系統采用西門子S7 300系列PLC。采用Profibus現場總線通訊,司機室、上下小車、剛?cè)嵬鹊忍幵O(shè)置遠程I/O分站。該設備采用高壓10KV電纜卷筒供電,上小車起重量2X300t,下小車起重量350/50t,跨度為175m,采用西門子Sinamics S120系列多傳動驅動器,系統采用ALM IGBT整流單元+起升、大車以及小車采用逆變器,PLC采用西門子S7-300系列,觸摸屏采用西門子MP277,CMS系統采用西門子工控機wiNCC組態軟件。在電氣房、司機室、鋼性腿、柔性腿、上小車機房、下小車機房分別設立I/O遠程分站,各分站間通過光纖組成Profibus-DP控制網絡。大車剛?cè)嵬葯z測輪、上下小車行走檢測輪分別安裝倍加福PVM58N多圈絕對值編碼用于大車的糾偏控制和小車行走的同步控制。各起升機構的卷筒后安裝倍加福PVM58N多圈絕對值編碼器用于起升高度的同步控制和吊鉤的高度顯示。司機室設有MP277觸摸屏用于整機運行狀態的顯示、警監控、故障顯示及同步設定等。該項目于2014年1月完成。
